1、概述

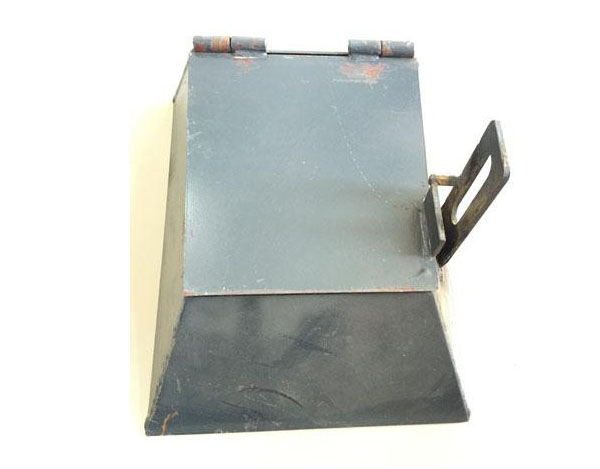

ZX-DM（DP）I防水防塵（總線式）堆煤（溜槽堵塞）檢測開關是中選自控系統有限公司最近開發、設計制造的新產品。本產品根據煤炭行業標準設計、制造，結合最新的傳感器技術和通信技術，在廣泛總結同類產品安裝使用經驗的基礎上研發的帶式輸送機的安全保護裝置。它采用接近開關作為檢測元件，為適應各種工況環境，特別對機械結構進行了獨特的設計。
本產品適用于溜槽堵塞檢測。尤其適合選煤廠非防爆環境使用。
本產品具有普通型和總線型兩種形式。其中總線型是在普通型的基礎上通過內嵌先進的Dupline總線通信模塊，可實現地址編碼功能。適用于遠程監測現場設備的運行情況。
Dupline現場總線技術，采用雙絞線通信連接，其最大的特點是I/O模塊直接由總線供電，因而不需要外部電源，這使得安裝工作非常靈活，在沒有就地電源時體現出很大的優勢。
Dupline現場總線可與世界各知名品牌PLC連接。
2、型號說明
ZX - DM □ I
① ② ③ ④
①ZX：平頂山中選自控系統有限公司
②DM：堆煤（溜槽堵塞）檢測開關
③DP：總線型、PT：普通型
④I:接近開關;
選型舉例：ZX-DMDPI表示總線型防水防塵堆煤（溜槽堵塞）檢測開關。
3、產品特性與工作原理：
開關本體結構特性
?產品采用特制傳動外殼，內外靜電噴塑，外觀莊重，結構簡潔緊湊，總量輕。
?采用國際品質接近開關作為檢查元件。
?配置國際品質彈片插接式接線端子，滿足各種接線需求。
Dupline總線技術特性
?所有總線型開關通過一條雙絞線傳輸數據且無需電源供電，大量減少現場電纜用量。
?傳輸距離達10公里，無需中繼器。
?通信速度快，從現場設備到網關響應時間小于272ms。
?與PLC和計算機靈活連接。
?自由拓撲，抗干擾能力強。
工作原理
?堆煤（溜槽堵塞）檢測開關的工作原理是，溜槽檢測器采用門式結構，當物料在溜槽中造成堆堵時，堆積的物料必定推動檢測器上的活動門移動。檢測器上接近開關檢測到移動發出告警或停機信號。當溜槽堵塞故障排除后，活動門靠自身重力和受壓簧的作用恢復原狀。
?總線型開關，在其產品內部已完成Dupline通信模塊與開關動作接點的配線。當現場開關動作時，故障點地址信息立即通過總線上傳到PLC或計算機，同時開關本體也可提供開關接點，直接用于控制回路。
4、技術特性
開關本體技術參數
環境溫度：-20～+70℃
相對濕度：0～95%RH（+25℃）
大氣壓力：80～110KPa
輸出方式及數量：1常開，1常閉
額定工作電壓：24VDC
輸出方式：PNP常開
測量范圍：30mm
防護等級：IP65
Dupline總線技術參數
總線接口：Dupline現場總線
拓撲方式：自由拓撲
響應時間：≤272ms
傳輸距離：10Km
地址范圍：128，每個地址可共用
通信電纜：RVVP或RVSP2×(≥1.5)mm2
