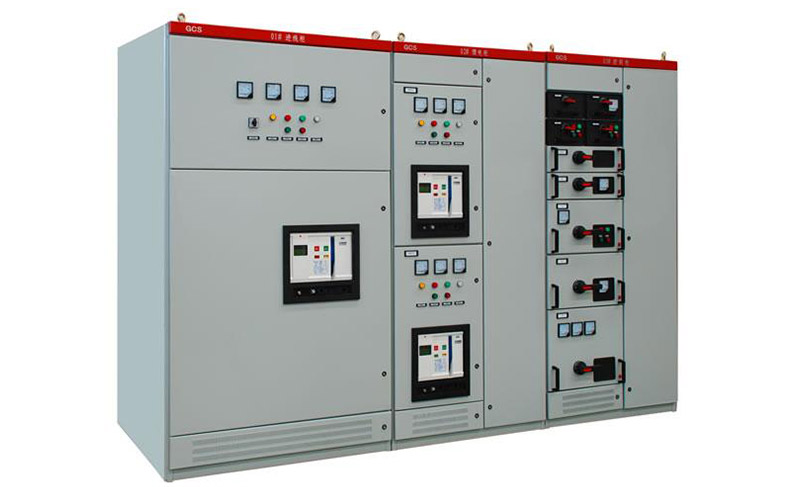

GCS型抽出式低壓成套開關設備是一種用標準模件組裝而成的組合式開關柜，是我公司在總結選煤廠電氣設計經驗和用戶返回信息的基礎上，吸收國內外低壓抽出式成套開關設備優點，針對選煤廠的工藝特點、跟蹤選煤廠控制系統發展趨勢，結合控制系統開發研究取得的成果而推出的新一代低壓成套開關設備。它具有同類設備的所有通用功能，其獨特的技術表現在對選煤廠的工藝特征具有較好的適應性，再者采用了AB公司現場總線及配電屏的二次線技術，實現了動力系統與控制系統的高度集成。適用于選煤廠和煤礦地面系統及發電廠、冶金礦山、石油化工、港口碼頭、建材、民用建筑等場所，作為交流三相四線或三相三線、電壓380VAC、660V AC電力系統的電能分配和控制裝置。
關于本產品的詳細信息詳見我公司出版物《低壓開關成套設備產品選型手冊》
主要技術參數：
1. 額定絕緣電壓：660VAC
2. 額定工作電壓：660VAC、380VAC
3. 二次電路額定工作電壓：220VAC（380VAC、110VAC）
4. 水平母線額定電流：630A、800A、1000A、1250A、1600A、2000A、2500A
5. 水平母線額定短時耐受電流：50KA（有效值）1秒
6. 水平母線額定峰值耐受電流：105KA
7. MCC柜分支母線額定電流：630A、800A、1250A
8. MCC柜分支母線額定短時耐受電流：350KA、50KA（有效值）1秒
9. MCC柜分支母線額定峰值耐受電流：50KA、105KA
10. 外殼防護等：IP40（亦可按用戶要求設置防護等級）
